一、用途

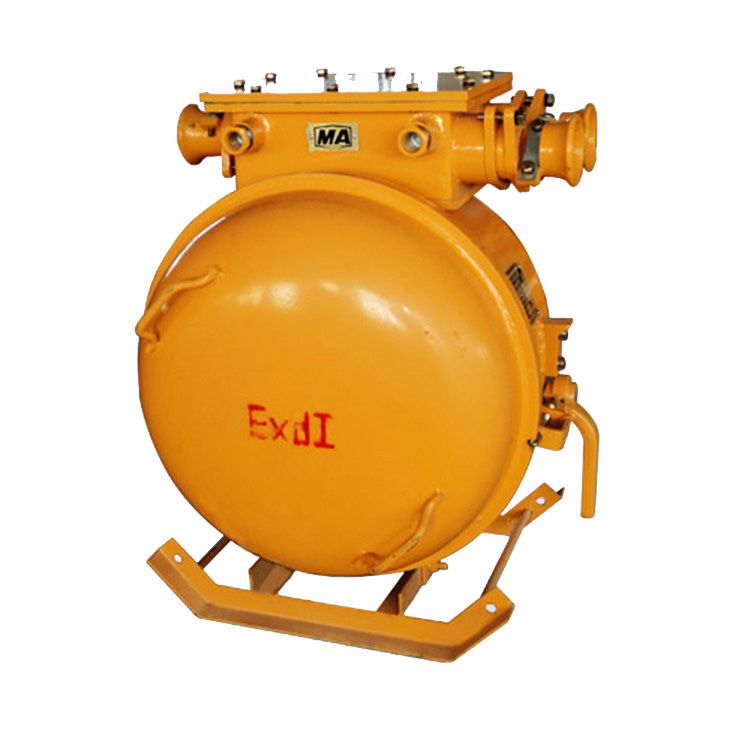

主要應用于具有爆炸性氣體(甲烷)和煤塵的礦井中,作為交流50Hz,電壓1140(660)v的線路中,控制三相鼠籠型異步電動機,特別適用于井下調度絞車的使用,實現近控和遠控,可取代井下60型和80型可逆磁力啟動器,該開關具有重量輕(僅30kg),壽命長,維修量小,事故率低等優點,是代替60型和80型控制20KM以下的小型設備的理想換代產品。

二、主要功能

1、可實現近控和遠控;

2、控制潛水泵時可根據水位狀態實現有水自動開泵、無水自動停泵;

3、具有過載保護功能,過載保護(1-6)倍刻度電流倍數;

4、具有斷相保護功能,斷相保護刻度電流倍數為1.05倍,動作時間為2秒<t<10秒;

5、漏電保護動作值22kQ±20%KQ

6、短路保護。動作時間2.00ms<t<400ms,刻度電流倍數為8-10倍。

三、主要技術參數

產品型號

QBZ-30/1140(660)N

額定工作電壓

AC1140/660V±15%

電源頻率

50HZ

額定工作電流

可調

輔助觸頭電流

AC25/3.5A

工作方式

連續
