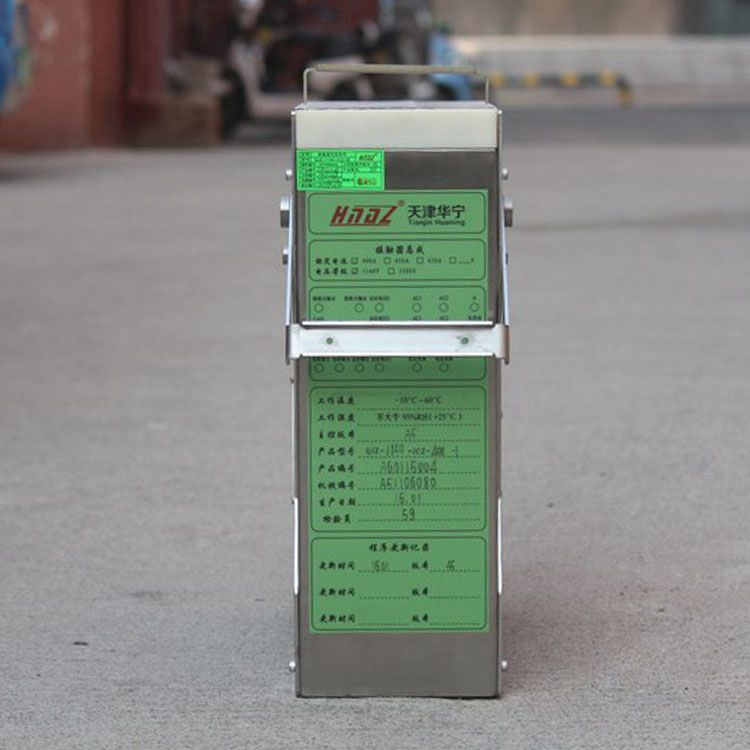

QJZ-1140-JCZ.02接觸器電控組件400A接觸器總成1140V1. 信號制式

1) 模擬量

a) 200 Hz～1000 Hz，輸出高電平時應不小于3 V（輸出電流為2 mA時），輸出低電平時不大于0.5 V，其正脈沖和負脈沖寬度均不得小于0.3 ms；

b) 1200 Hz～2000 Hz，輸出高電平時應不小于3 V（輸出電流為2 mA時），輸出低電平時不大于0.5 V，其正脈沖和負脈沖寬度均不得小于0.15 ms。

2) 開關量

a) 1 mA/5 mA。電流小于0.1mA，表示斷線狀態；電流大于0.8 mA且小于1.2 mA時表示為停狀態；電流大于4 mA且小于6 mA時表示為開狀態。

b) 4mA/20 mA。電流小于0.4mA，表示斷線狀態；電流大于3.2 mA且小于4.8mA時表示為停狀態；電流大于16 mA且小于24mA時表示為開狀態。
