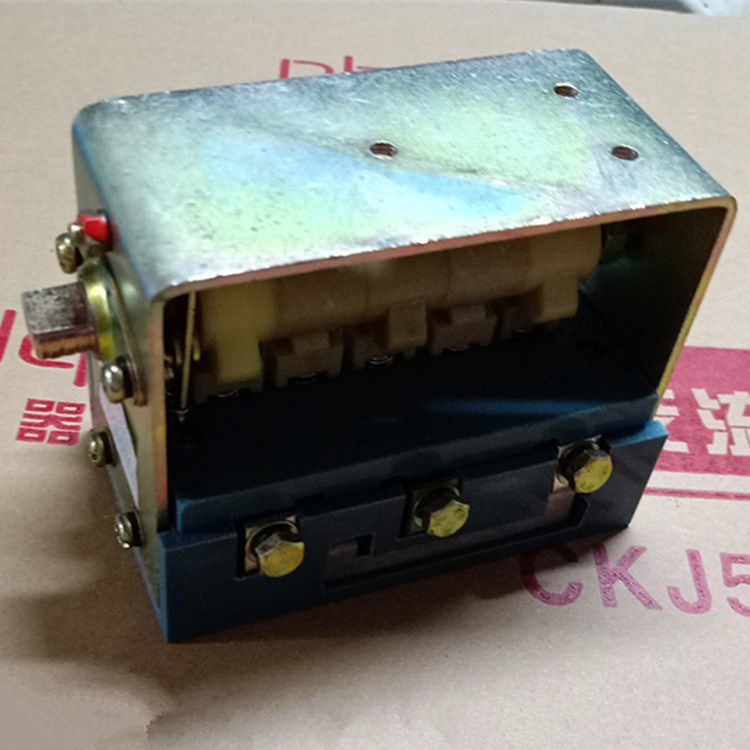

QC815-125A隔離換向開關|濟寧永煤工礦機械有限公司

QC815-125A隔離換向開關若515線路掉電線路正常。主要表現為：礦內變電所1#主變無電；礦內變電所2#主變運行正常，南一變電所2#主變運行正常。a、分礦內變電所8DL斷路器，拉開隔離刀閘，使515線路退出運行；分礦內變電所614開關柜斷路器。b、合礦內變電所3DL、2DL斷路器，待礦內變電所1#主變運行正常后，合礦內變電所614開關柜斷路器。礦井變電所恢復供電完畢。c、匯報指揮機構，首先恢復一類負荷供電（井下I回路、井下II回路、井下III回路、主井I回路或II回路、副井I回路或II回路、礦內抽排站I回路或II回路）。

過載電流與延時時間的反時限特性符合

過載反時限表延時時間過載電流 整 定 位 置 1 2 3 41.05×Ie ∞ ∞ ∞ ∞1.20×Ie 10'-20' 20'-30' 30'-40' 40'-60'1.50×Ie 90"-110" 110"-130" 130"-150" 150"-180"2.00×Ie 45"-55" 55"-65" 65"-75" 75"-90"4.00×Ie 14"-20" 20"-25" 25"-30" 30"-45"6.00×Ie 8"-11" 8"-11" 11"-14" 11"-14"低電壓保護欠壓保護值整定分檔可調。標稱值范圍可在55%—70%額定電壓值內調整,步長為1% ，低電壓保護動作時間5S。當電網電壓不足于設定的欠壓值時能可靠保護。
