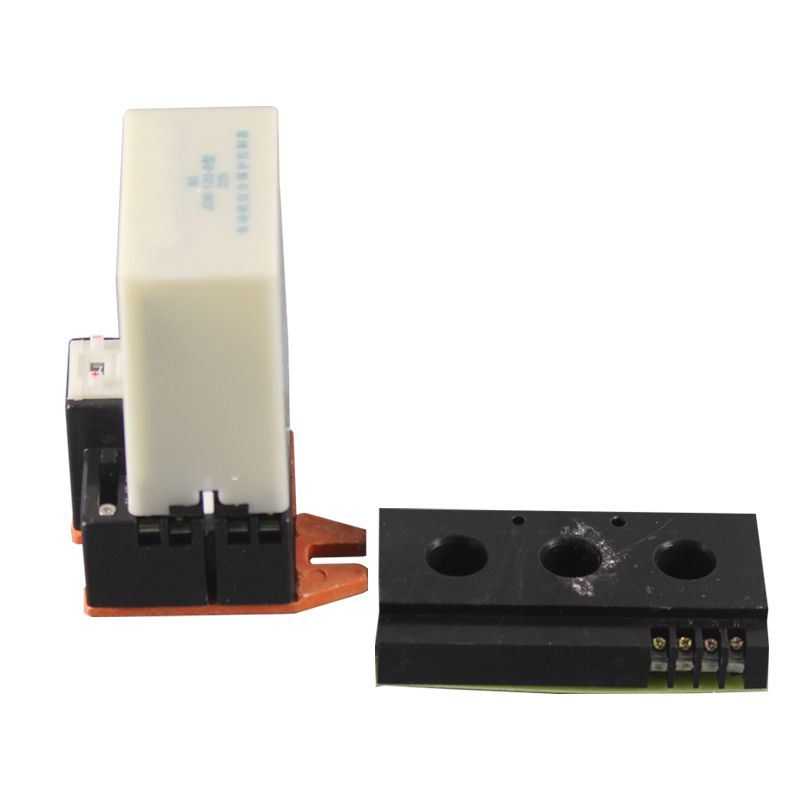

JDB-80-IIA型電動機綜合保護控制器|礦用電動機保護裝置

適應于交流50HZ、額定電壓為380V、660V、1140V、3300V額定電流至1000A三相中性點不接地供、變電系統中，作為總開關、分支開關、也可作為大容量電動機不平繁起動控制之用。當供電電路現過載、短路、斷相或漏電時能自動切斷電源。作總開關時具有三相對稱性漏電和漏電閉鎖保護，為分支開關漏電保護的后備保護；作分支開關使用時具有選擇性漏電保護和漏電閉鎖保護功能。過流保護具有反時限特性，近端出口短路采用大電流無壓釋放保護電路。是一種適合在中國煤炭工業中推廣使用的保護裝置。

(1) 接通能力：4000A，50次；

(2) 分?jǐn)嗄芰Γ?200A，50次；

(3) 極限分?jǐn)嗄芰Γ?500A，3次；

(4) 電壽命：AC3、30萬次；A*、3萬次；

技術參數：

1.額定電壓：1140V、660V;

2.額定電流： 進線4×500A四回路；

3.頻率：50HZ；

4.電流整定范圍：10--400A有級可調,步長1A；
