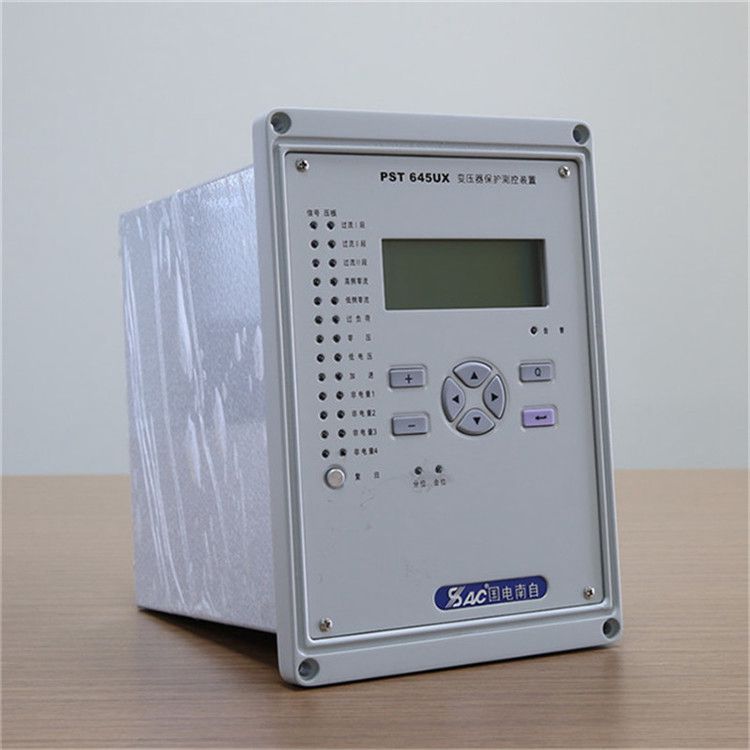

PST645UX變壓器保護測控裝置|國電南京自動化股份有限公司

PST645UX變壓器保護測控裝置當供電電路現過載、短路、遠方分勵或漏電時能自動切 斷電源。作為總開關使用時具有三相對稱性漏電和漏電閉鎖保護，作為分開關漏電保護的后備保護；作為分開關使用時具有選擇性漏電保護與漏電閉鎖保護功能；過 流保護具有反時限特性，近端出口短路采用大電流無壓釋放保護電路。

基本功能：

1、對饋電開關負載側出現的短路故障,進行定時限速斷保護。

2、對饋電開關負載側出現的持續過載，實施反時限保護并報警。

3、對饋電開關負載側出現的斷續過載，進行能量釋放和積累運算，實施反時 限保護。過載時報警。

4、 漏電閉鎖保護 ： 對饋電開關負載側負載緣阻低于100KΩ +20%（3300V）、40KΩ+20%（1140V）、22KΩ+20%（660V）、7KΩ+20%（380V）時均能可靠地實現漏電閉鎖功能。

保護功能：

1、具有速斷，**速斷，定時限過流的三段式保護功能；

2、具有手合加速段保護功能，斷路器合于故障加速跳閘，并閉鎖合閘；

3、具有0～4次自動重合閘功能，滿足“分-t1-合分-t2-合分-t3-合分-t3-合分-閉鎖”工作特性，具有重合閘后加速功能，重合次數、重合延時可自由設定；

4、具有零序保護功能，能判斷小電流接地故障。
