HR-400Z饋電智能綜合保護裝置

　　注：可與HR-400磁力啟動器綜合保護裝置配套使用組成3回路

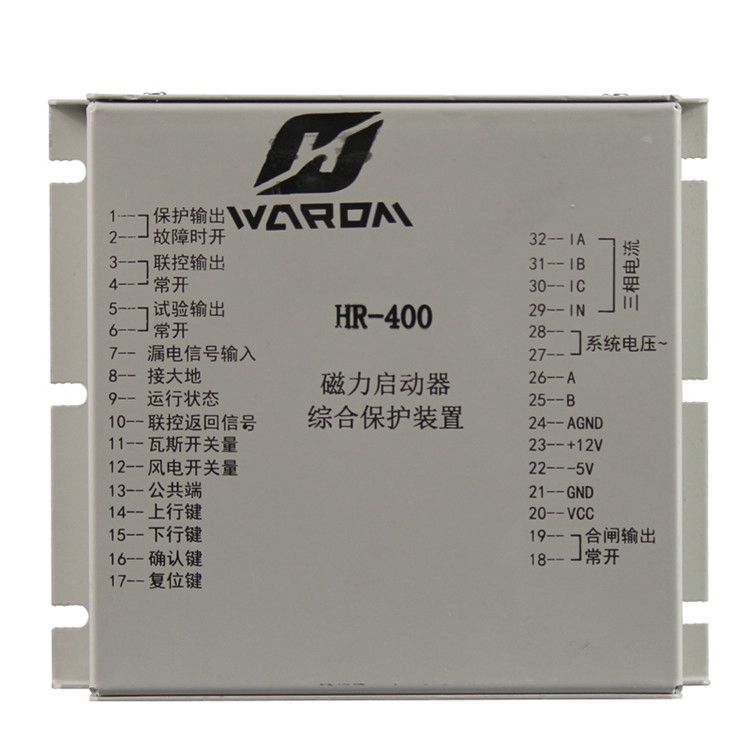

　　HR-400磁力啟動器綜合保護裝置測量技術參數

　　1、額定電流：3～200A；

　　2、額定電壓：18VAC

　　3、額定頻率：50Hz

　　4、測量內容：U、I、R

　　5、測量精度：±5%

　　6、開關量輸入方式：光電隔離

　　HR-400磁力啟動器綜合保護裝置使用環境

　　1、海拔不超過2000m，氣壓為80kPa～110kPa

　　2、周圍環境溫度為-5℃～+55℃

　　3、周圍空氣相對濕度不大于95%(+25℃時)

　　4、在無明顯破壞絕緣的氣體環境中

　　5、能防止滴水的地方

HR-400Z饋電智能綜合保護裝置 基本功能

1、對饋電開關負載側出現的短路故障,進行定時限速斷保護。

2、對饋電開關負載側出現的持續過載，實施反時限保護并報警。

3、對饋電開關負載側出現的斷續過載，進行能量釋放和積累運算，實施反時 限保護。過載時報警。

4、 漏 電 閉 鎖 保 護 ： 對 饋 電 開 關 負 載 側 負 載 絕 緣 電 阻 低 于 100KΩ +20%（3300V）、40KΩ+20%（1140V）、22KΩ+20%（660V）、7KΩ+20%（380V）時均能可靠地實現漏電閉鎖功能。

5、漏電保護：保護器打在總開關的位置時，如果主線路發生漏電現象或者是分支線路漏電時間過長，總開關會在設定時間內跳閘。漏電保護動作值分別為：50KΩ(針對 3300V)、 20KΩ(針對 1140V)、 11KΩ(針對 660V)和 3.5KΩ(針對 380V)。

6、選擇性漏電保護：保護器打在分開關的位置時的如果本支路發生漏電現象，

   則本支路開關會跳閘，而其他支路開關和總開關均不會跳閘。選擇性漏電

   保護動作值：5 KΩ～20KΩ(針對 1140V)、5 KΩ～13KΩ(針對 660V)和 3  KΩ～7KΩ(針對 380V)。
