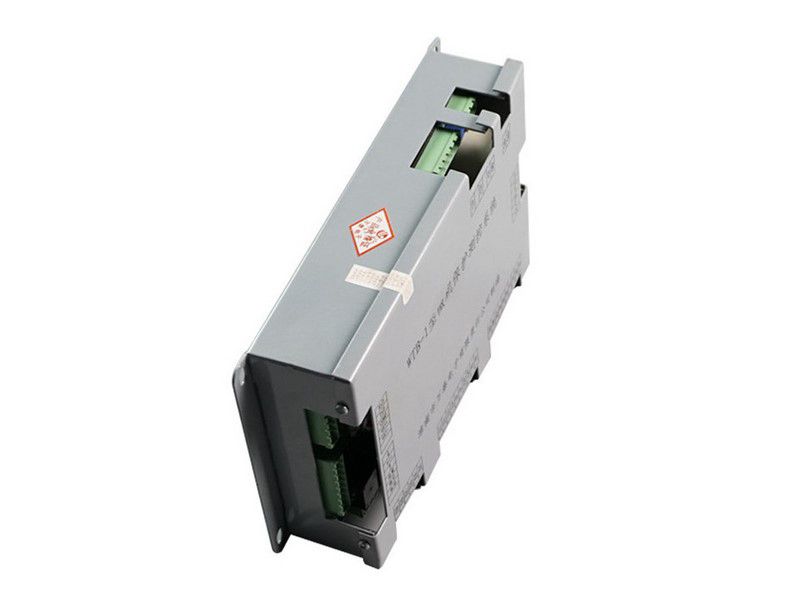

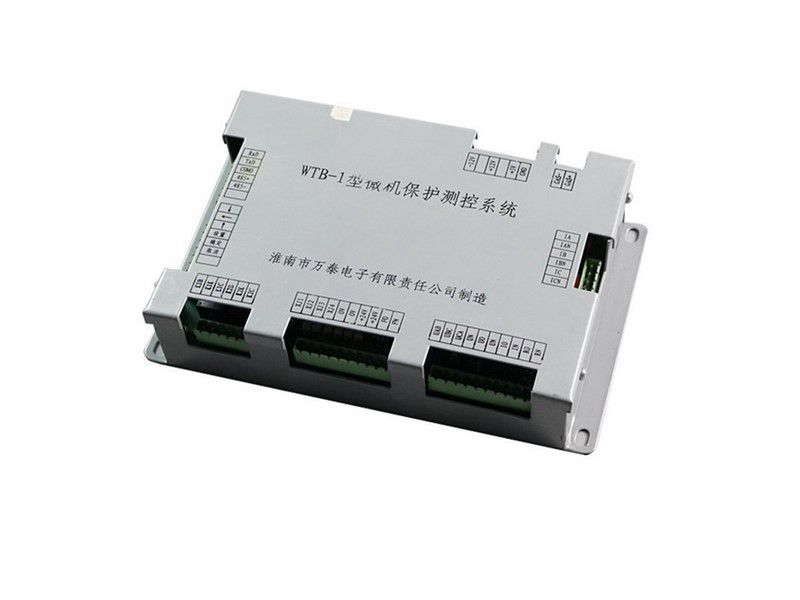

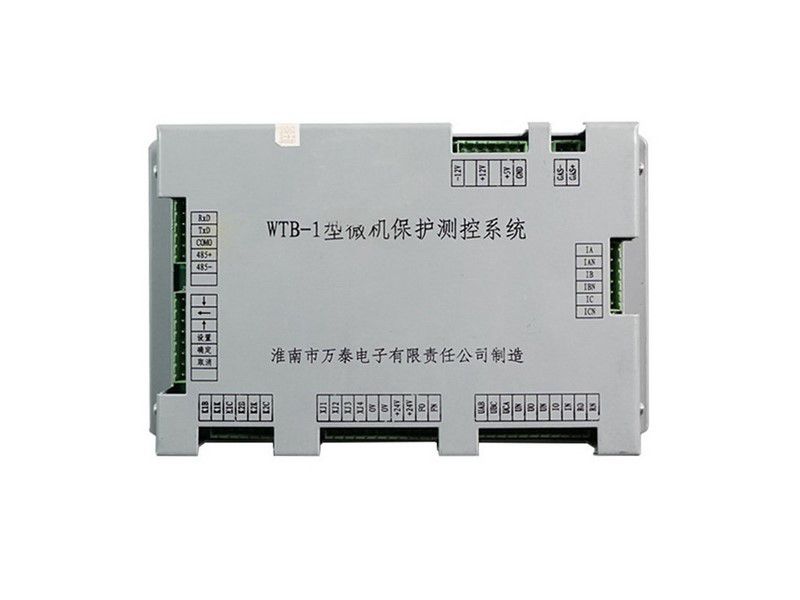

WTB-I保護器_淮南萬泰電子WTB-1型微機保護測控系統

淮南萬泰電子股份有限公司本著“以科技為依托、以市場為主導、以質量為根本、以管理為基礎”的經營宗旨生產經營礦用設備類的產品，目前已有在售的產品部分均在濟寧永煤工礦機械有限公司出售，舉例例如WTB-I保護器|WTQ-100(B)保護器|WTZ-200保護器|ZBZ-II智能保護器|QJZ智能保護器|WT-QD-3單元保護器|WTJ-120電磁起動器微機保護測控器|WTZ2-10照明綜保微機保護測控器等.

功能介紹：

1、核心部分是電腦，具有強大的數據采集和處理功能，對傳感器二次信號不經過任何變形處理，直接進行高速采樣和實進測算、連續量化處理，所獲信息接近于真實情況。

2、采用晶振計時，故所有定時限、反時限延時準確無誤。

3、采用微處理器技術，能完成合、分閘控制，過載、短路、漏電閉鎖、漏電保護、選擇性漏電保護、三相不平衡、欠壓、風電閉鎖、故障原因記憶查詢、聯網通訊、電度計量等功能。

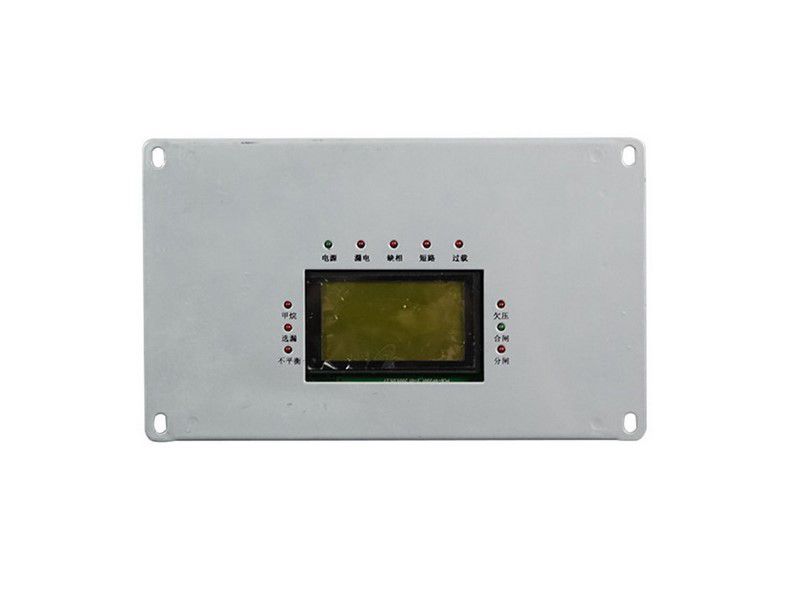

4、采用全中文顯示，通過3個按鈕不必打開箱體大門就可實現全部操作，其參數的設置和查詢均用中文顯示。就如同你輕點鼠標，操作個人電腦一樣方便直觀。

WTB-I保護器功能特點：

1、對饋電開關負載側出現的短路故障,進行定時限速斷保護。

2、對饋電開關負載側出現的持續過載，實施反時限保護并報警。

3、對饋電開關負載側出現的斷續過載，進行能量釋放和積累運算，實施反時 限保護。過載時報警。

4、漏電閉鎖保護：對饋電開關負載側負載絕緣電阻低于100KΩ +20%（3300V）、40KΩ+20%（1140V）、22KΩ+20%（660V）、7KΩ+20%（380V）時均能可靠地實現漏電閉鎖功能。

5、漏電保護：保護器打在總開關的位置時，如果主線路發生漏電現象或者是分支線路漏電時間過長，總開關會在設定時間內跳閘。漏電保護動作值分別為：50KΩ(針對 3300V)、 20KΩ(針對 1140V)、 11KΩ(針對 660V)和 3.5KΩ(針對 380V)。

WTB-I保護器適用于10kV、6KV、3.3KV電網中性點不接地系統或中性點欠補償接地的供電系統，可對電網和設備起到監控和保護作用。各個保護電流整定值和時間定值均可獨立設定,便于系統中保護的上下級配合，通過聯機閉鎖的方法解決井下配電線路越級跳閘問題，保證在井下終端用電設備發生短路故障時，保護動作跳閘不越級到地面變電所。
