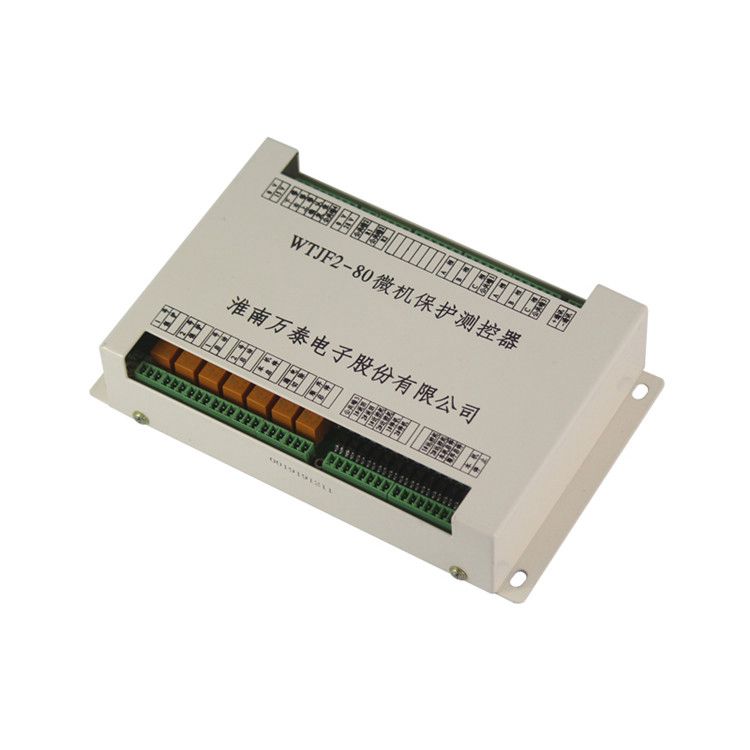

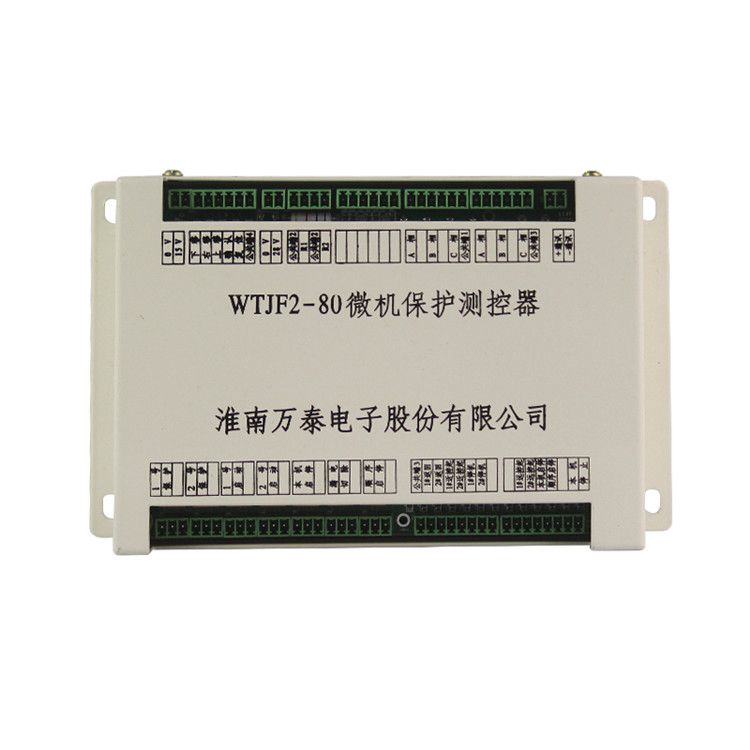

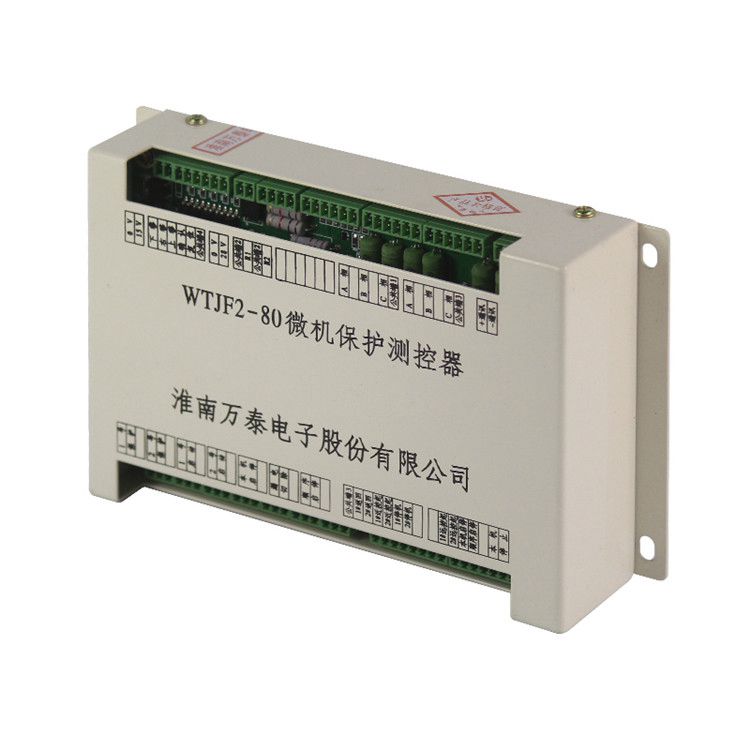

WTJF2-80微機保護測控器_淮南萬泰電子礦用智能綜合保護器

淮南萬泰電子股份有限公司以“科技創新”為發展宗旨，多年來致力于生產礦用電器類的產品設備，公司旗下所經營的產品已被銷往全國各地，產品贏得了廣泛的好評。目前主要經營的產品有WTJ2-60電磁起動器微機保護測控器,WTJF2-80微機保護測控器,QJZ-II智能保護器,WT-III顯示控制模塊等。

WTJF2-80微機保護測控器用于10kV、6kV、3.3kV各種變壓器中性點不接地供/變電系統，與BGP/PGB系列礦用隔爆型高壓真空配電裝置及地面電力開關配套，可實現對線路與設備的監控及保護。

1、對饋電開關負載側出現的短路故障,進行定時限速斷保護。

2、對饋電開關負載側出現的持續過載，實施反時限保護并報警。

3、對饋電開關負載側出現的斷續過載，進行能量釋放和積累運算，實施反時 限保護。過載時報警。

4、漏電閉鎖保護：對饋電開關負載側負載絕緣電阻低于100KΩ +20%（3300V）、40KΩ+20%（1140V）、22KΩ+20%（660V）、7KΩ+20%（380V）時均能可靠地實現漏電閉鎖功能。

5、漏電保護：保護器打在總開關的位置時，如果主線路發生漏電現象或者是分支線路漏電時間過長，總開關會在設定時間內跳閘。漏電保護動作值分別為：50KΩ(針對 3300V)、 20KΩ(針對 1140V)、 11KΩ(針對 660V)和 3.5KΩ(針對 380V)。

6、選擇性漏電保護：保護器打在分開關的位置時的如果本支路發生漏電現象，則本支路開關會跳閘，而其他支路開關和總開關均不會跳閘。選擇性漏電保護動作值：5 KΩ～20KΩ(針對 1140V)、5 KΩ～13KΩ(針對 660V)和3KΩ～7KΩ(針對 380V)。

作為總開關、分支開關或用于大容量電動機不頻繁起動控制。當供電電路現過載、短路、遠方分勵或漏電時能自動切 斷電源。作為總開關使用時具有三相對稱性漏電和漏電閉鎖保護，作為分開關漏電保護的后備保護；作為分開關使用時具有選擇性漏電保護與漏電閉鎖保護功能；過 流保護具有反時限特性，近端出口短路采用大電流無壓釋放保護電路。
